本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

超强激光科学卓越创新简报

(第一百九十四期)

2021年5月14日

上海光机所提出同步调控ENZ材料饱和与反饱和吸收的原理及方法

　　近期，中国科学院上海光学精密机械研究所薄膜光学实验室揭示了Epsilon-Near-Zero(ENZ)材料在超快激光作用下束缚电子和自由电子的竞争行为，提出了同步调控ENZ材料饱和吸收（SA）与反饱和吸收(RSA)的原理及方法，极大拓宽了其在ENZ波段的非线性光学响应调控能力。相关成果发表在Photonics Research。

　　ENZ材料是指在特定波长区间，材料的介电常数实部趋近于零。理论上有限的介电常数变化就可以获得极大的折射率改变，因此相比于其他非线性材料，ENZ材料具有更大非线性光学响应，是非线性光学领域的研究热点。

　　课题组研究了典型ENZ材料（氧化铟锡）在飞秒激光作用下的非线性吸收响应，发现在ENZ波长（1440nm）泵浦下仅表现为SA效应，然而在非ENZ波长（1030nm）泵浦下，随着泵浦光强增加由SA转变为RSA效应。研究解析了非ENZ波段SA和RSA转变的原理：认为SA效应源于导带自由电子的漂白过程，RSA效应源于价带束缚电子的多光子吸收。同时，研究人员提出了薄膜退火技术抑制自由电子浓度实现电子漂白和多光子吸收竞争行为的调控。该方法实现了ENZ波长处120%的饱和吸收到95%的反饱和吸收的调控。

　　该研究从ENZ材料的基本性质出发，解析其非线性吸收机理，获得了同步调控超快激光SA和RSA的方法，有望发展在超快光场自适应调控、光开关以及光限幅方面的新应用。

　　该项研究获得了国家自然科学基金和中科院战略性先导科技专项的支持。（薄膜光学实验室供稿）

　　原文链接

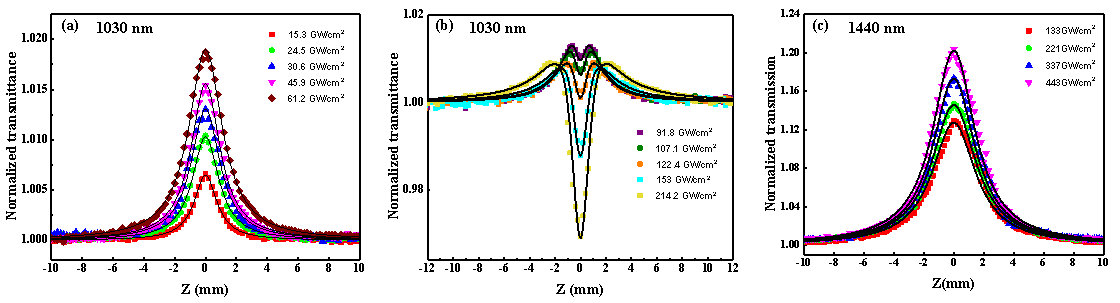

图1 不同波长辐照下ITO薄膜的开孔Z-scan曲线.（a）、（b）1030 nm波长；（c）1440 nm波长。

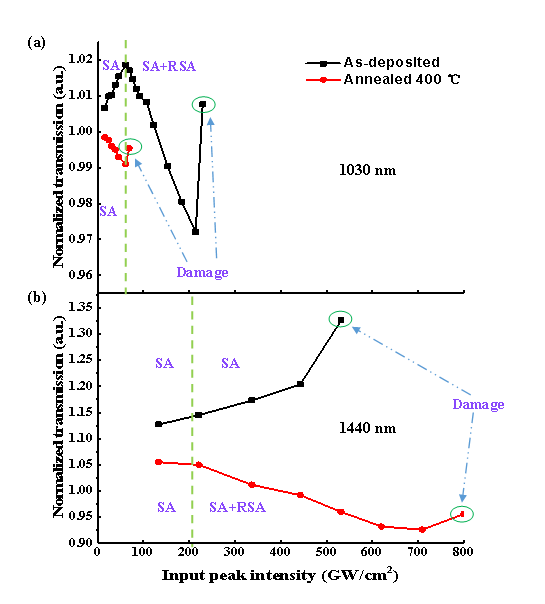

图2 退火前后的ITO薄膜在不同波长辐照下的强度依赖归一化透过率。（a）1030 nm；（b）1440 nm。

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
