本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

　　超强激光科学卓越创新简报

　　(第一百八十四期)

　　2021年4月15日

　　上海光机所在先进红外光学材料Y2O3-MgO复相陶瓷研制方面取得新进展

　　近期，中国科学院上海光学精密机械研究所激光与红外材料实验室在先进红外光学材料Y2O3-MgO复相陶瓷研制方面取得新进展，相关成果发表于Ceramics International。

　　Y2O3-MgO复相陶瓷以其高强度、低辐射、高热导率、高透过率等优越的性能，被认为是极端环境服役红外光学窗口的重要候选材料。该研究团队采用热分解硝酸盐法通过调控热分解过程的升温速率和改进粉体加工工艺，获得高活性的Y2O3-MgO复相纳米粉体；并采用预烧后热等静压的烧结方法获得高性能Y2O3-MgO复相红外透明陶瓷。实验结果表明，所制备的复相陶瓷红外透过率超过80%，红外截止边达9.2μm，在中红外（3-5μm）目标波段不存在含碳基团吸收峰的影响；抗弯强度和维氏硬度分别达到289MPa和9.92GPa。该研究结果有望有效推动Y2O3-MgO复相陶瓷在新一代红外光学窗口中的实际应用。

　　原文链接

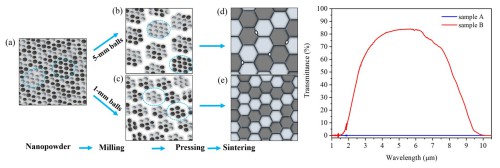

复相陶瓷的粉体合成、烧结制备工艺和光学透过率

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
