本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

超强激光科学卓越创新简报

(第一百四十四期)

2020年11月3日

上海光机所在氧化铟锡薄膜激光退火技术方面取得新进展

　　近期，中国科学院上海光学精密机械研究所薄膜光学实验室在1064nm准连续激光退火氧化铟锡(ITO)薄膜方面取得了新进展，发现了准连续激光退火诱导ITO薄膜表面形貌的变化和温升的依赖关系。相关成果发表于《光学材料快报》（Optical Materials Express）。

　　ITO是最重要的透明导电电极材料之一，广泛应用于太阳能电池、电光开关、液晶器件等光电器件中。在ITO制备及退火中，温度是影响ITO薄膜性能的关键因素之一。适当的退火温度可以提高薄膜的结晶度、表面粗糙度以及光电性能。然而，过高的温度，尤其是激光诱导产生的快速温升，会导致膜层开裂、熔化、蒸发、烧蚀等损伤。ITO薄膜这些热现象意味着可以通过优化激光退火温度实现对ITO薄膜特性的提升。

　　课题组利用高平均功率1064nm准连续激光实现退火温度的缓慢上升，通过设计不同厚度的ITO薄膜实现对ITO薄膜温度场分布的调控，发现在准连续激光退火ITO薄膜中，一旦退火温度达到~520K的形变温度阈值或~1250K的裂纹温度阈值，薄膜表面便会出现相应的形变或裂纹，初始表面形变或裂纹的尺寸与表面温度高于形变或裂纹温度阈值区域的尺寸相吻合。该研究工作阐明了准连续激光退火对ITO薄膜形貌的影响规律以及机制，为准连续激光退火工艺的优化以及技术的应用提供了重要指导。

　　相关工作得到了国家自然科学基金、中国科学院战略重点研究项目和脉冲功率激光技术国家重点实验室开放研究基金的支持。（薄膜光学实验室供稿）

　　原文链接

图1 不同温度场分布ITO薄膜的表面形貌

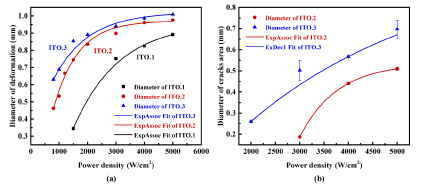

图2 退火诱导的实际形貌尺寸与模拟形貌尺寸对比。（a）形变实际尺寸与模拟尺寸。（b）裂纹实际尺寸与模拟

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
