本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态

超强激光科学卓越创新简报

(第一百三十八期)

2020年10月12日

上海光机所在高量子产率红外上转换发光微晶研究中取得新进展

　　近日，中国科学院上海光学精密机械研究所高功率激光单元技术实验室在高量子产率红外上转换发光微晶研究中取得新进展，实现了Yb3+/Tm3+共掺LiYF4微晶在相同激发光功率密度的照射下更高的量子产率。相关研究成果已发表在Journal of Luminescence。

　　近红外波段(~700-900 nm)因其高被认为是理想的“生物窗口”，不仅允许深光穿透和减少光损伤，而且显著降低了生物自发荧光和光散射，在生物标记，防伪，药物输送等领域具有广泛应用。但是已报道的红外上转换材料因其羟基含量多，声子能量高等原因难以实现高红外上转换量子产率。

　　研究人员利用低温水热共沉淀的方法，有效降低羟基含量，合成了单分散八面体Yb3+/Tm3+共掺LiYF4微晶。经过一系列的浓度优化，在959nm近红外激光的照射下，Yb3+离子吸收激发光的能量并将其传递给Tm3+产生高效的红外上转换发光。在120 W/cm2 激发光功率密度的照射下量子产率高达~5.1%，高于已报道的Yb3+/Tm3+氟化物上转换发光材料。该项成果为发展高光学稳定性、高量子产率近红外上转换材料提供了实验基础及理论指导。（高功率激光单元技术实验室供稿）

　　原文链接

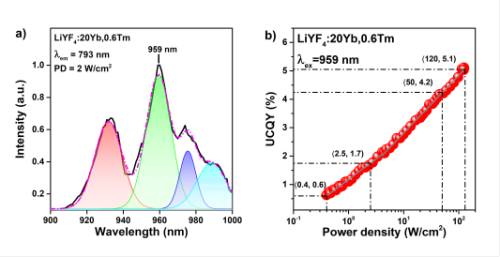

Yb3+/Tm3+共掺LiYF4微晶激发光谱和量子产率

附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
