本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱
新闻动态 > 科研动态
超强激光科学卓越创新简报
(第一百二十期)
2020年7月8日
上海光机所在高损伤阈值液晶器件研制方面取得新进展
　　中国科学院上海光学精密机械研究所高功率激光物理联合实验室在高损伤阈值液晶器件研制方面取得新进展，课题组使用氮化镓代替氧化铟锡（ITO）作为导电膜制作液晶光开关，在保证其开关性能的基础上，将液晶器件的损伤阈值提升至高于1J/cm2。相关成果发表于Optics Letters。
　　液晶光学器件，尤其是液晶空间光调制器作为一种能够实时、动态地控制光场振幅、相位、偏振态的光学器件，已在惯性约束聚变大型激光装置、激光加工、激光通信等领域得到应用。特别是激光加工、激光通信等领域，随着激光功率增大，对于器件的高损伤阈值特性有着迫切需求。目前器件中氧化铟锡（ITO）导电材料的激光损伤问题，限制了该类器件的进一步广泛应用。
　　针对以上问题，课题组注意到氮化镓材料在具有成为透明导电膜材料潜力的同时，其激光损伤阈值又高于ITO材料，进而通过将氮化镓材料替代ITO应用于液晶光开关的透明导电层部分，在保证了其开关性能的同时，成功提高了液晶光开关的激光损伤阈值。结果表明，氮化镓作为液晶光学器件的导电膜材料具有巨大的潜力，尤其是未来在液晶空间光调制器中具有广泛的应用前景。（高功率激光物理联合实验室供稿）

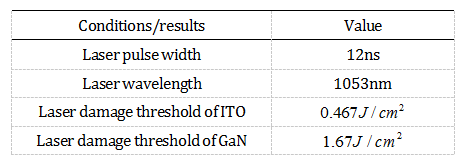

表1ITO和氮化镓的损伤阈值测量结果

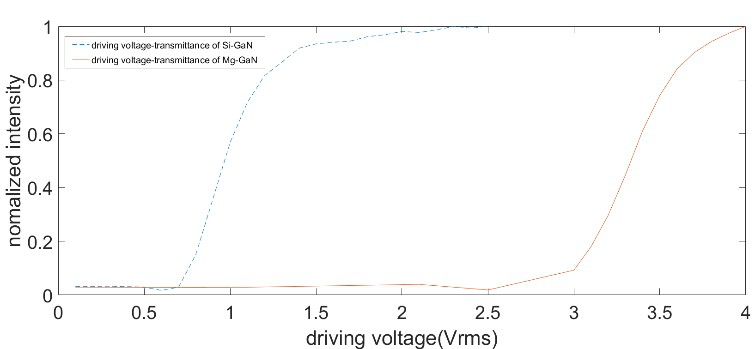

图1 氮化镓光开关的响应曲线，蓝色虚线为掺硅氮化镓光开关，红色实线为掺镁氮化镓光开关。两者的开关比均达到了30：1以上。
附件下载：

copyright 2000- 中国科学院上海光学精密机械研究所 沪ICP备05015387号-1
主办：中国科学院上海光学精密机械研究所 上海市嘉定区清河路390号(201800)

转载本站信息，请注明信息来源和链接。 沪公网安备 31011402010030号


上海光机所
微信公众号

尚光聚力
微信公众号
