本所声明  |  联系方式  |  中国科学院  |  数字认证(OA)   |  ARP  |  English  |  邮箱

超强激光科学卓越创新简报

(第三百九十期)

2023年5月24日

上海光机所在钙钛矿量子点超晶格中的稳定蓝光腔增强超荧光方面取得进展

  近期,中国科学院上海光学精密机械研究所红外光学材料研究中心董红星研究员和张龙研究员团队在溴氯掺杂量子点自组装超晶格结构中实现稳定蓝光腔增强超荧光,并解析了量子点超晶格结构通过降低电声耦合进而抑制光致相偏析的机制。相关研究成果以“Stable and ultrafast blue cavity-enhanced superflourescence in mixed halide perovskites”为题发表于Advanced Science

  高质量蓝光光源受限于低的量子效率,相比于红、绿光源仍处于落后的阶段。而钙钛矿量子点体系中的腔增强超荧光是由量子耦合效应和腔光场放大的双重调制产生的超快相干光爆发,可为实现高质量蓝光相干光源提供新思路,解决传统蓝光光源效率低下的局限性。卤素掺杂是在钙钛矿量子点体系中实现蓝光发射最直接的策略。然而,由于光致卤化物相偏析引起的光谱不稳定以及量子点与光腔之间的低耦合效率,使得在这种掺杂卤化物的量子点系统中实现稳定的蓝光腔增强超荧光具有挑战性。

  针对上述问题,研究人员通过可控自组装制备得到形貌规则、长程有序、密集排列的CsPbBr2Cl量子点超晶格微腔。在量子点超晶格中,激子离域效应可以有效地减少激子声子耦合,从而缓解光致卤化物相偏析。同时,量子点自组装超晶格微腔具有高的堆积密度、光滑表面和规则几何结构,既可以作为增益介质,也可以作为高光反馈的回音壁腔,可提高量子点与光腔之间的耦合效率。因此,这两个核心问题将在量子点自组装超晶格结构中得到解决。基于这样的卤素掺杂量子点超晶格,研究人员最终实现了具有优异光学性能的稳定蓝光腔增强超荧光。

  该工作得到国家自然科学基金,上海市青年拔尖人才计划等项目的支持。

  原文链接

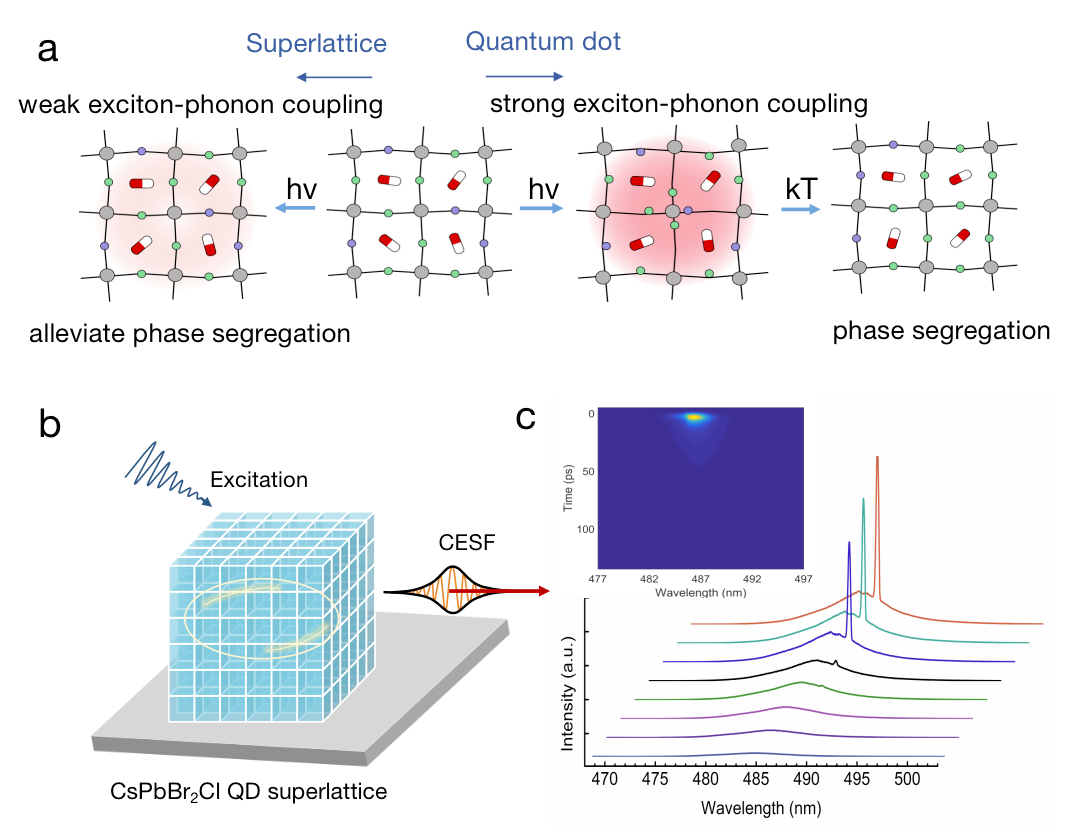

  图1(a)量子点超晶格通过减弱激子-声子耦合来缓解光致相偏析的示意图;(b)CsPbBr2Cl量子点自组装超晶格微腔在激光泵浦在产生腔增强超荧光(CESF)的示意图;(c)77K下超晶格中随功率变化的蓝光腔增强超荧光发射图,左上角为1.8Pth激发功率下的蓝光腔增强超荧光的条纹相机图像。

附件下载:
