近日，中国科学院上海光学精密机械研究所朱健强研究员、谢兴龙研究员领衔的数拍瓦课题组与中国科学院上海硅酸盐研究所团队合作，在基于三硼酸氧钙钇（YCOB）晶体的808nm波段光参量啁啾脉冲放大技术（OPCPA）实验研究中，获得了高增益、超宽带、高转换效率输出。相关成果发表于《光学快讯》（Optics Express）。

　　研究团队利用“神光II”5PW装置前端平台，经过多级YCOB晶体，实现了能量增益10⁹、谱宽>100nm、转换效率>40%的OPCPA放大输出，这表明YCOB的参量放大综合性能与BBO晶体相当，可以支撑20fs以内压缩脉宽。该项成果表明，基于大口径YCOB晶体在808nm波段拍瓦级以上的超短超强激光装置中具有重要应用潜力。

　　　　原文链接

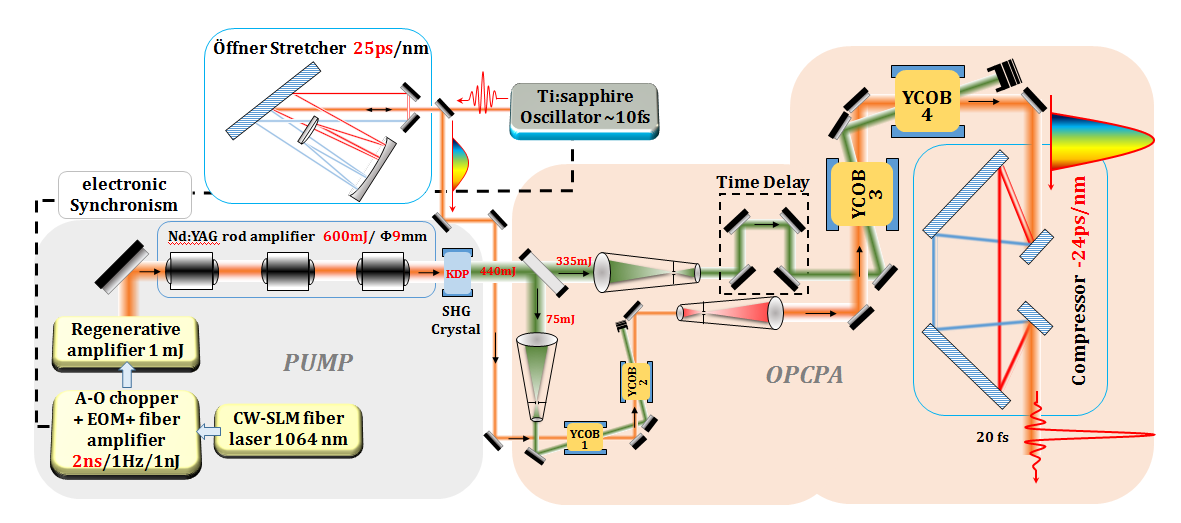

 　图1 基于YCOB晶体的OPCPA光路方案

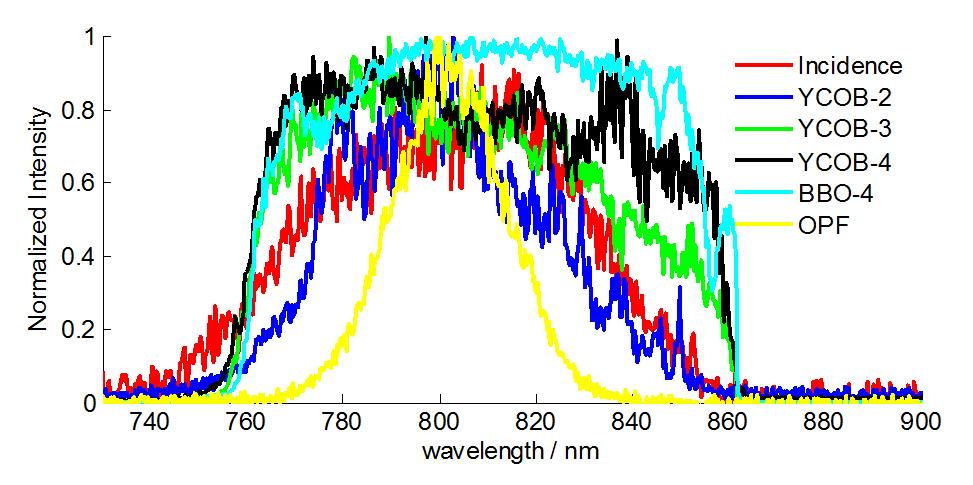

　　图2 基于YCOB与BBO晶体的OPCPA输出光谱
