上海光机所在大口径复杂曲面的超景深偏折测量技术方面取得新进展

　　中国科学院上海光学精密机械研究所精密光学制造与检测中心在超精密光学大口径复杂曲面的偏折测量中取得新进展。研究首次提出了波前编码偏折测量技术，显著提升测量景深，消除偏折测量中位置-角度不确定问题，实现无需精确对焦条件的高精度面形测量。该研究成果大大提高了偏折测量技术的灵活性和精度，拓展了偏折测量技术在大口径元件测量时远距离测量的能力，为未来智能光学制造的发展打下基础。相关成果发表于Optics Letters。

　　大口径复杂曲面光学元件广泛用于天文望远镜、X射线科学装置和高能激光系统等领域，具有改善像质、提高光学性能和扩大视场等优点，是精密光学的前沿热门研究方向。偏折术测量具有的精度高、动态测量范围大和抗干扰能力强等优点，很有潜力实现复杂光学表面高精度测量。由于测量景深限制而无法同时对屏幕和被测表面聚焦，难以同时高精度地探测表面位置（依赖于表面探测单元的尺寸）和法向量（依赖于入射光线角度测量精度），所以存在着位置-角度不确定的问题。这类元件口径大和面形复杂的特点要求测量光路过长而加剧了偏折术的位置-角度不确定问题，严重影响面形测量精度和测量系统的灵活性和稳定性。

　　针对该问题，本文提出一种波前编码偏折测量技术，通过优化三次相位板来调控系统波前，在拓展景深内呈现一致性响应，并利用自适应模糊核估计和反卷积算法进行精确波前解码，实现无需精确对焦条件的高精度偏折测量。相比传统偏折术，所提波前编码偏折术测量景深显著提升，能够对屏幕和被测表面同时在焦测量，如图1所示。本研究选择使用三次相位板来调制波前相位，在拓展景深内产生具有高度一致性的PSF。图2说明了传统偏折术在被测表面和屏幕处的PSF差异较大以及所提波前编码偏折术在被测表面和屏幕处的PSF基本一致。本研究通过光学调控和自适应解码算法结合的方式，显著提升测量景深范围（拓展几十倍），解决位置-角度不确定的问题。这对大口径复杂表面远距离测量起到重要作用，能极大地放宽对焦要求，大大提高单目偏折测量的能力和适用范围。

　　相关工作得到了中科院青年创新促进会、国家高层次青年人才项目、上海市扬帆计划、中国科学院国际合作项目等项目的支持。

　　原文链接

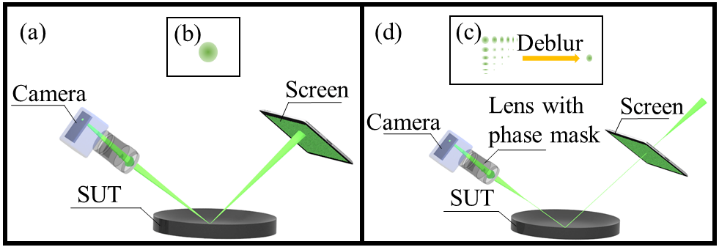

图1 测量系统对比。(a - b) 传统偏折术及屏幕处的模糊核，（c - d）波前编码偏折术及系统响应。

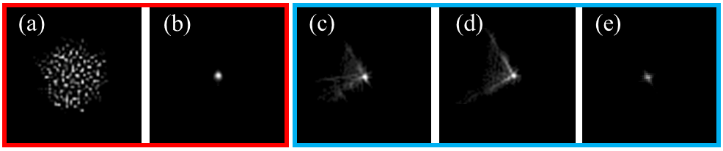

图2 PSF对比。(a - b) 传统偏折术中屏幕和被测表面处的PSF，（c - d）波前编码偏折术中屏幕和被测表面处的PSF。

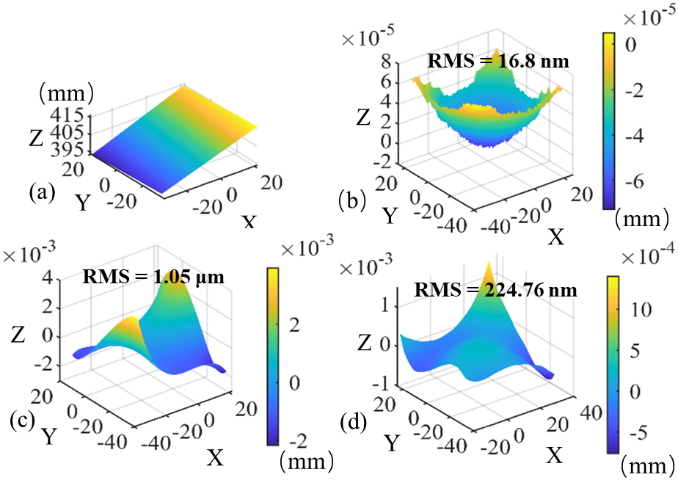

图3 测量结果。
